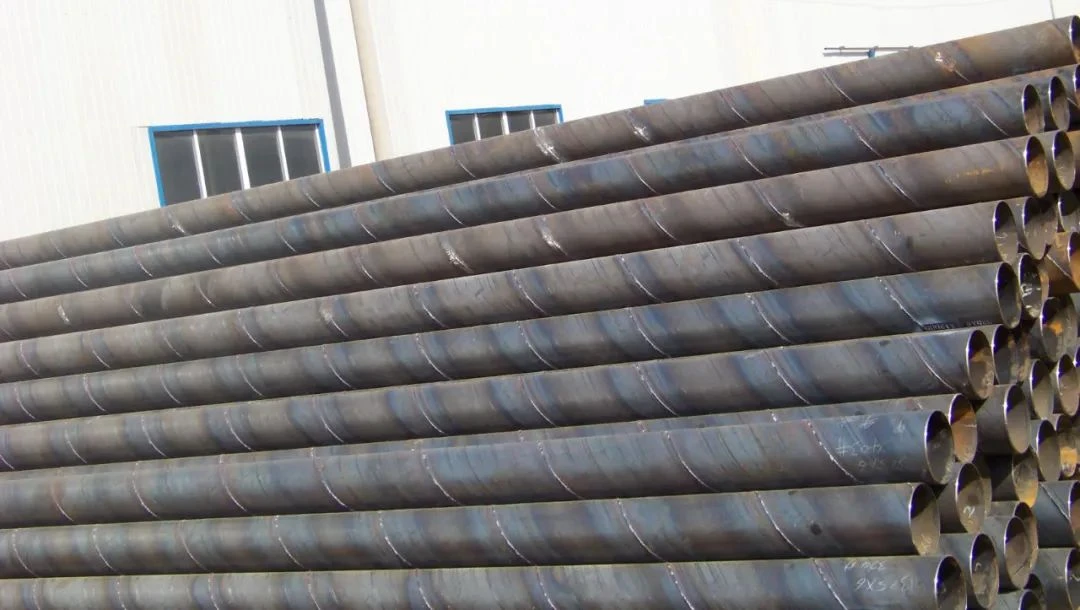

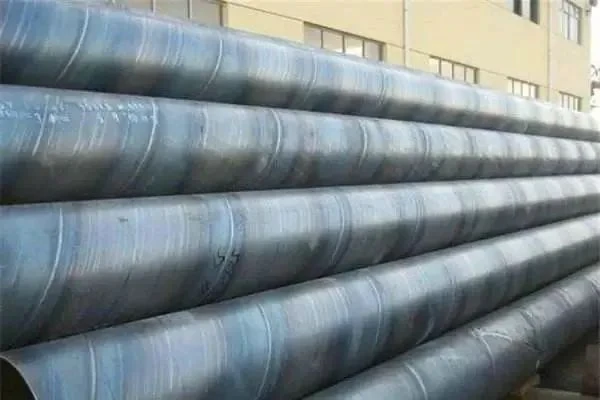

Vận tải đường ống, như một phương thức vận chuyển đặc biệt, hiệu quả, đã đóng vai trò ngày càng quan trọng trong lĩnh vực vận tải dầu khí. Hiện nay, đường ống vận chuyển cỡ lớn chủ yếu bao gồm các ống thép hàn xoắn ốc. Để đảm bảo hoạt động đáng tin cậy của đường ống vận chuyển, chất lượng của ống thép xoắn ốc được sử dụng phải được đảm bảo nghiêm ngặt. Vì vậy, cần tiến hành dò tìm không phá hủy các mối hàn trước khi ống thép ra khỏi nhà máy để loại bỏ những nguy hiểm tiềm ẩn.
Một phương pháp hiệu quả để phát hiện khuyết tật hàn là sử dụng công nghệ phát hiện siêu âm phản xạ xung. Bởi vì chủ yếu là để xác định xem có khuyết tật hay không nên sử dụng máy dò siêu âm hiển thị loại A (quét A). Nó sử dụng các đặc tính phản xạ của siêu âm. Trên màn hình huỳnh quang, tọa độ dọc biểu thị phạm vi của tiếng vang phản xạ và tọa độ ngang biểu thị thời gian lan truyền của tiếng vang phản xạ. Xác định kích thước và vị trí của khuyết tật theo biên độ và thời gian của sóng phản xạ bị khuyết tật. Đó là sóng phản xạ trên bề mặt phôi, F là sóng khuyết tật và B là sóng phản xạ đáy.
Hệ thống thăm dò tự động bao gồm một máy dò siêu âm. Toàn bộ hệ thống bao gồm máy dò siêu âm, phương tiện vận chuyển và cơ quan theo dõi mối hàn. Máy dò siêu âm được sử dụng để phát hiện đường hàn. Ở đây, các đầu dò nghiêng phân bố dọc theo chu vi của đường tròn được sử dụng để phát hiện các khuyết tật trong mối hàn, chẳng hạn như lỗ, vết nứt, cặn, độ sâu không hoàn chỉnh và nền chưa được đánh bóng. Phương tiện vận chuyển được sử dụng di động. Đối với ống thép, trong quá trình thử nghiệm, ống thép được đặt trên phương tiện vận chuyển và đưa xuống đáy của hệ thống theo dõi hàn. Ô tô di chuyển về phía trước đồng thời quay ống thép. Hai chuyển động này được kết hợp thành chuyển động xoắn ốc của ống thép. Lý tưởng nhất là việc cấp liệu và quay của ống thép phải được đồng bộ hóa chặt chẽ. Khi góc xoắn ốc của mối hàn ống thép không thay đổi, mối hàn nằm hoàn toàn trong phạm vi phát hiện của hệ thống phát hiện. Hệ thống theo dõi mối hàn là thiết bị mang đầu dò siêu âm, được sử dụng để theo dõi tâm của mối hàn ống thép. Để đảm bảo độ chính xác và độ tin cậy của việc kiểm tra, hệ thống đầu dò siêu âm cần được lắp đặt trên hệ thống theo dõi hàn.
Thay vào đó, công nghệ phát hiện tia X có nhiều ưu điểm hơn công nghệ phát hiện trên. Thiết bị X-quang không chỉ có thể phát hiện các mối hàn vô hình của các loại ống hàn khác nhau mà còn phân tích kết quả thử nghiệm một cách thông minh, cung cấp các phương pháp phát hiện hiệu quả để đạt được mục tiêu "tỷ lệ chất lượng đầu tiên" và "không khuyết tật".
Vì vậy người ta thường sử dụng thiết bị X-quang để kiểm tra. Nó sử dụng tia X để xuyên qua các vật liệu mờ đục để tạo thành phối cảnh rõ ràng để kiểm tra chất lượng hàn.
Đối với những sản phẩm không thể kiểm tra bằng mắt thường, hãy sử dụng thiết bị X-quang để xuyên qua các vật liệu có mật độ khác nhau để hiển thị cấu trúc bên trong của vật thể đo để có thể quan sát được vật thể mà không làm hỏng vật thể. Kiểm tra khu vực có vấn đề bên trong đối tượng. Hiện tại, các hạng mục kiểm tra sử dụng thiết bị Tia X chủ yếu bao gồm: kiểm tra khuyết tật trong bao bì IC, cầu nối kém và khó hiểu, kiểm tra mối hàn SMT, kiểm tra có thể xảy ra trong các loại cáp kết nối khác nhau và tính toàn vẹn của vật liệu hàn.
